WZPM-201/WZPM2-201Pt100端面热电阻温度传感器

WZPM-201/WZPM2-201Pt100端面热电阻温度传感器

简要描述:WZPM-201/WZPM2-201Pt100端面热电阻温度传感器,端面热电阻元件由特殊处理的丝材绕制,紧贴在温度计端面,与一般轴向热电阻相比,能更正确和迅速地反映被测端面的实际温度,适用于测量轴瓦或其他机件的端面温度,应符合JB/T8622-1997及JB/T8623-1997标准。

产品型号:

所属分类:端面热电阻

更新时间:2017-02-16

详细说明:

适用领域塑料,食品,包装,冶金,机械,纺织,烘箱,其他安装方式螺纹连接固定
类型接触式分度号Pt100
材质不锈钢

WZPM-201/WZPM2-201Pt100端面热电阻温度传感器

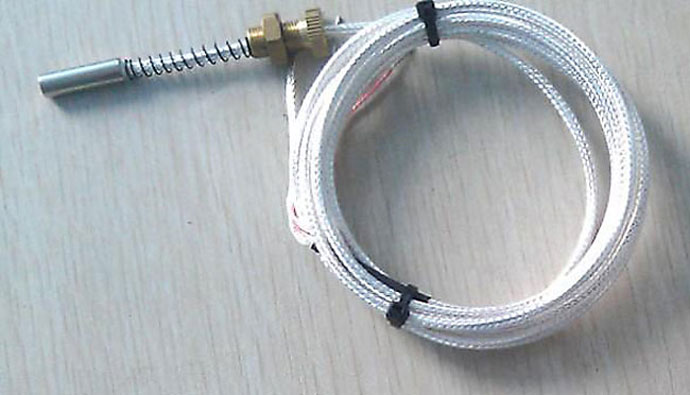

端面热电阻温度传感器采用借助弹簧弹力,使测温端和被测物体紧密接触,这种测量方式具有测温速度快,测量准确度高等特点,适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。

WZPM-201/WZPM2-201Pt100端面热电阻温度传感器技术参数

端面热电阻温度传感器采用借助弹簧弹力,使测温端和被测物体紧密接触,这种测量方式具有测温速度快,测量准确度高等特点,适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。

技术参数

铂热电阻:Pt100、Pt500、Pt1000    精度等级: I级±(0.15+0.002|t|)℃   B级±(0.30+0.005|t|)℃

 铜热电阻:Cu50  -50~150℃        精度等级: ±(0.30+0.006|t|)℃   注:|t|为实测温度的值。

公称压力:常压

产品外形及结构图如下所示:

产品型号

产品外形图

产品外形结构图



WZCM-201A

WZPM-201A













型号

分度号

测量范围

热响应时间

规格

导线长度L(mm)

WZCM-201A

Cu50

-50~150℃

<15S

直径D=6mm  螺纹M=M8×0.75

L=1000   L=3000

L=5000

WZPM-201A

Pt100、Pt500、Pt1000

-150~300℃

<10S

直径D=6mm  螺纹M=M10×1



型号及说明

产品型号

产品外形图

产品外形结构图

WZPM-201B

分度号

测量范围

热响应时间

导线长度L(mm)

Pt100、Pt500、Pt1000

-150~300℃

<10S

L=1000、3000、5000

产品型号

产品外形图

产品外形结构图

WZPM-201C



分度号

测量范围

热响应时间

导线长度L(mm)

Pt100、Pt500、Pt1000

-150~300℃

<10S

L=1000、3000、5000



















端面热电阻产品选型

WZPM-201



铂热电阻

WZCM-201



铜热电阻



A=类型A     B=类型B        C=类型C

端面热电阻类型





P口

0=Pt100    1=Pt1000     5=Pt500

传感器规格

T口

0=0~80  1=-50~100  2=-50~150  3=-50~200    9=

温度范围(℃)









A=I级      B=B级

传感器精度



C

1=SUS321   4=SUS304   9=

保护管才质



L

1=1000  3=3000  5=5000  9=

引线长度(mm)







X口

2=两线制   3=三线制  4=四线制

引出线采用线制









1=聚氯乙烯PVC(-20~80℃)

2=聚氨酯TPU (-50~100℃)

3=硅胶橡(-60~200) 4=四氟绕包(-50~250)

5=云母绕包 (-70~400℃)  9=

引线材质

“()”括号内标注为引线常用温度范围



0=无屏蔽层(默认)1=有屏蔽层

是否屏蔽层



0=无护套    1=有护套

线缆护套



0=无         1=镀锡

3=压M4端子   9=

导线末端要求



Q

0=无   9=

特殊要求

说明:对于用户的参数,直接以数字或文字标注出来即可。

选型举例:如选取类型为A的端面热电阻, Pt100 温度0~80℃,I级,材质为 SUS321导线长度6000mm

三线制聚氯乙烯引线,其它要求无。

产品型号:WZPM-201A  P0T0A C1L9 X31 (L=6000)
